彩盒視覺檢測稱重設備
產品詳情

包裝整機CCD檢測設備說明書

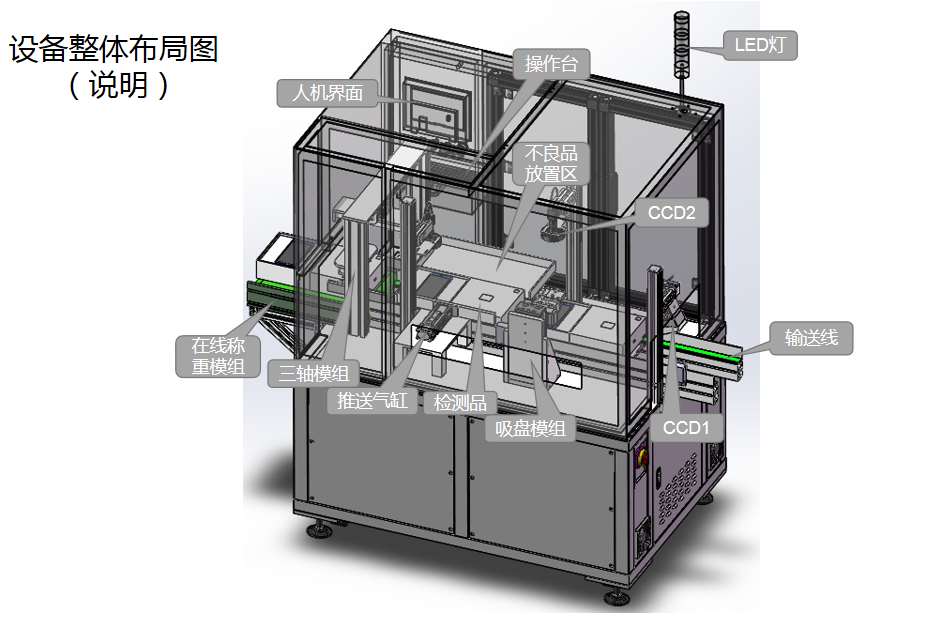

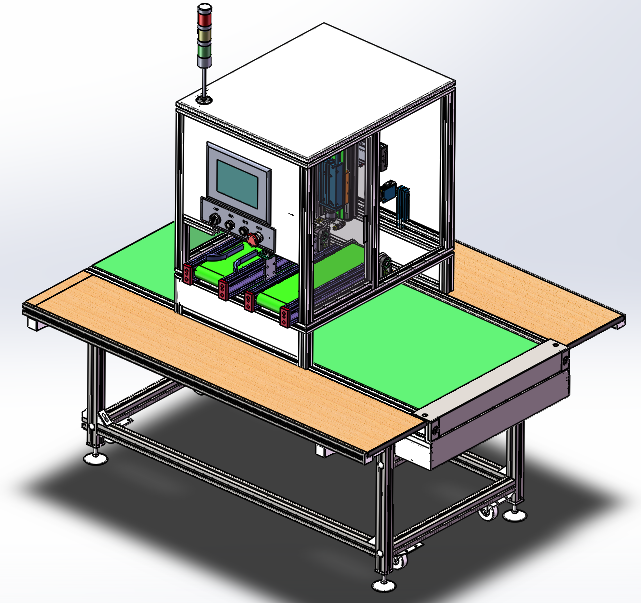

設備整體視圖


動作說明:

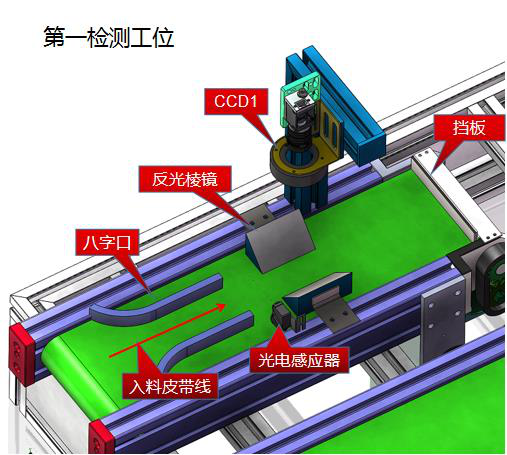

1、人工將產品背面向上,并縱向(長邊方向與皮帶線運行方向平行)放置在皮帶線上;產品通過八字口導正,光電感應器感應到產品,皮帶線延遲停止(使產品停在反光棱鏡中間),CCD1檢測產品背面及長邊兩側的外觀情況;檢測完畢后皮帶線運轉。

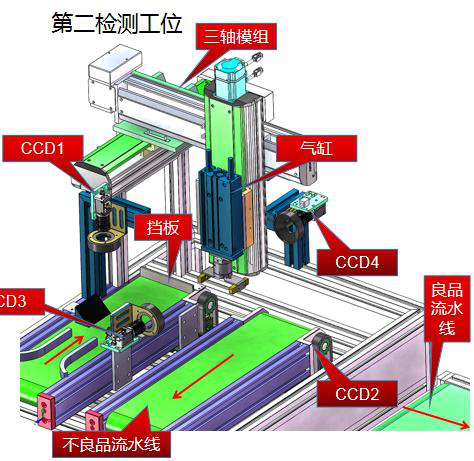

2.產品由第一檢測工位檢測完畢后,經皮帶線流出,被擋板擋??;機械手夾取產品,移載至CCD2上方;CCD2、CCD3、CCD4分別檢測產品的正面和兩短邊面;前后四個CCD檢測結果都為合格時模組移載手機至良品流水線,否則夾取產品至不良品流水線。



工作流程模式:

1.人工將產品放入入料皮帶線;

2.第一檢測工位檢測產品外觀;

3.機械手夾取產品至第二工位檢測產品外觀;

4.檢測OK的產品機機械手會放入良品流水線中,否則會放入不良品流水線中;

5.檢測完畢模組復位。

設備效率:UPH為550
